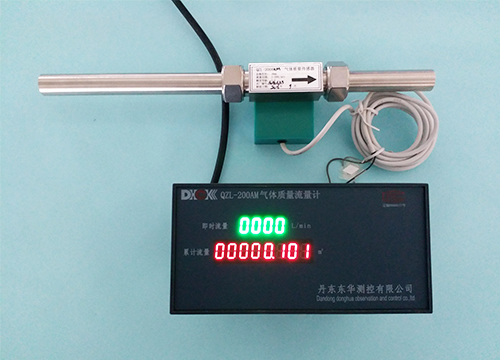

QZL-A 系列 M 型鑲嵌式
一、用途和特點
QZL 系列氣體質量流量計適用于對氣體質量進行精密測量。它將測量的氣體質量流量轉換為相應的標準狀態下的氣體體積流量或標準狀態下的氣體質量流量。
氣體質量流量計具有精度高、壽命長、重復性好、流量量程寬、穩定可靠等特點。用測試氣體質量的方法對氣體進行流量測量,目前在國內處于領先地位。
二、工作原理
氣體質量流量計由氣流質量傳感器和數字顯示積算儀構成。
氣體質量流量計采用美國微橋氣流質量傳感器和壓力傳感器。氣流質量傳感器是基于流過傳感器氣流質量帶走的熱量正比于其輸出電壓的熱傳輸原理,壓力傳感器是氣體的壓力正比于輸出電壓,即將氣體質量流量和氣體壓力同時轉換成模擬信號輸出。
數字顯示積算儀的作用是將氣流質量傳感器輸出的氣流質量模擬電信號經由單片機內部的 A∕D 轉換成數字信號。再經過運算處理,把氣體的質量流量轉換成相對應的標準狀態下的體積流量或標準狀態下的質量流量。又經數據處理運算,分別計算出即時流量和累計流量,送至四位和八位數碼管顯示。
數字顯示積算儀還可以將壓力傳感器輸出的氣體壓力模擬電信號經單片機進行 A∕D 轉化、運算處理氣體壓力值送至三位數碼管顯示出來。
另外,單片機可將相關運算處理的各種常數、系數及人工設置的即時流量的上、下限和壓力上、下限等數據信息存入單片機內的 EEPROM 中永久保存。單片機還可把累計流量值存入 EEPROM 存儲器中。以上這些數據信息,在停電后可自動保存,重新供電后,這些數據信息可自動恢復。
三、工作環境
環境溫度:0℃~+40℃
相對濕度:≤93%
大氣壓力:86kPa~106kPa
測量介質溫度范圍:-25℃~+125℃(≥85℃時,需特殊標定)

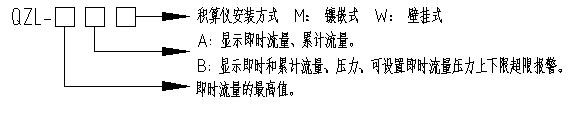

四、產品選型表

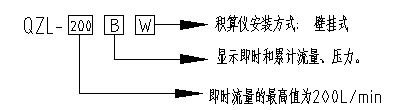

示例:氣體質量流量計型號:QZL-200BW
五、主要技術指標
17)標準狀態規定為:壓力P=101.305kPa溫度T=293.15k(20℃)16)標準m3是指氣體在標準狀態下1立方體積;
18)最大累計氣量超位后,自動清零循環記數。示值小數點可保留ml級,用戶自選
19)即時流量顯示4位數值,累計流量顯示8位數值,壓力顯示3位數值
20)BM/BW型具有設置即時流量和壓力的上下限,超限聲光報警的功能
21)其它特殊功能要求
序號 | 特殊功能 | 備注 |
1 | RS485 | 用戶自選,如需要可提供全套遠程抄表系統軟件 |
2 | DC1-5V輸出 | 用戶自選 |
3 | DC4-20mA輸出 | 用戶自選 |
4 | 精度1.0級 | 用戶自選 |
5 | 超限繼電器輸出 | 用戶自選 |
22)安裝和連接
①氣流質量傳感器

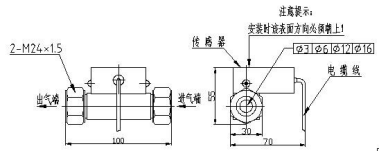

a. 流量范圍在 2~200L/min 傳感器外形圖(見圖一)

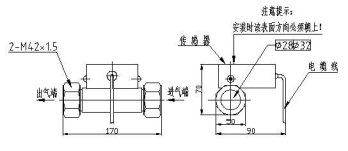

b. 流量范圍在 500~1700L/min 傳感器外型圖(見圖二)

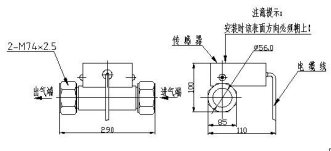

c. 流量范圍在 3500L/min 傳感器外型圖(見圖三)
d. 流量范圍在 5000~7500L/min 傳感器外型圖(見圖四)

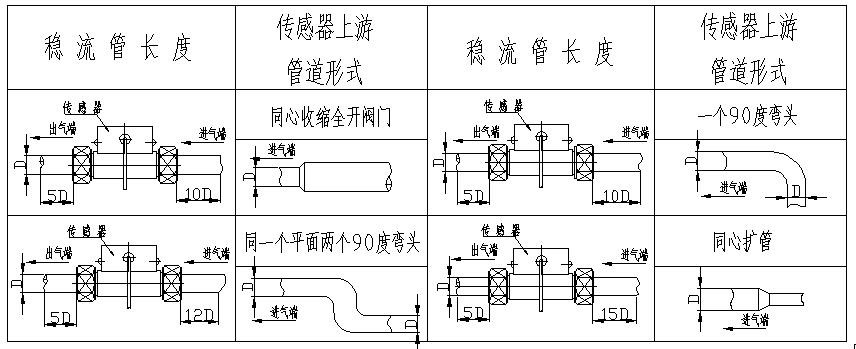

e. 傳感器穩流管長度的選取

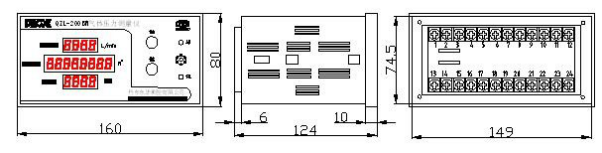

②數字顯示積算儀外形圖
23)鑲嵌式氣體質量流量計端子連線表
端子序號 | 名稱與用途 | 接線顏色 | 端子接序方向 | 備注 |
1 | VOUT | 藍 | 接質量傳感器 | |
2 | Vee+10V | 紅 | ||
3 | 地 | 黑 | ||
4 | ———— | ———— | ||
5 | VOUT | 棕 | 接壓力傳感器 | |
6 | Vpp+5V | 灰 | ||
7 | 地 | 黃綠 | ||
8 | ———— | ———— | ||
9 | 地 | 黑 | DC 電壓輸出 | 用戶自選 |
10 | DC1 ~5V 輸出 | 紅 | ||
11 | A+ | 藍 | RS485 通訊接口 | 用戶自選 |
12 | B- | 粉 | ||
13 | 欠速 | 超限繼電器輸出 | 用戶自選 | |
14 | 超速 | |||
15 | 欠壓 | |||
16 | 超壓 | |||
17 | 地 | |||
18 | 地 | 黑 | DC 電流輸出 | 用戶自選 |
19 | DC4~20mA 輸出 | 紅 | ||
20 | ———— | ———— | ||
21 | ———— | ———— | ||
22 | 地線 | 黃綠 | 交流電源輸入 220V | |
23 | 零線 | 棕 | ||
24 | 火線 | 藍 |
24)通電檢查
①檢查氣體質量流量計連接安裝無誤。
②本機沒有交流電源開關,當外部交流電源接通時,本機即可工作。
②本機開機后預熱 10 分鐘后即可正常工作。
25)故障判斷和處理

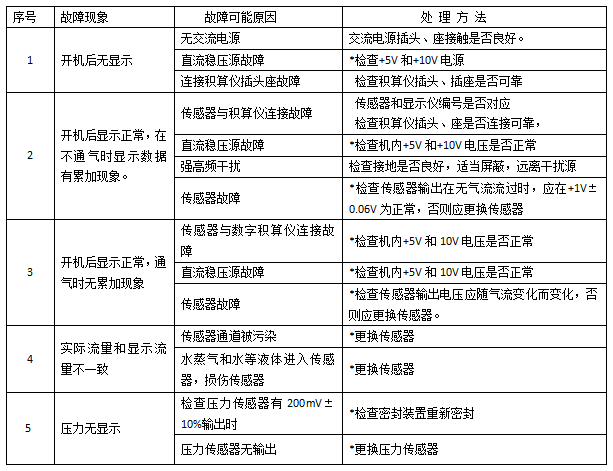

故障判斷和處理一覽表
標*符號的處理項目應由專業人員維修或送回本廠維修。
26)其它
11.1用戶訂貨時,應注明被測介質、量程范圍、儀表安裝方式等相關技術要求。
11.2根據用戶需求可單獨設計。
11.3傳感器連線標準長度為 2m,若需延長時,另行商議。
11.4累計流量可顯示至 ml 級。
