QYC-6A 氣體壓力監測儀

1.QYC-6A 氣體壓力監測儀產品介紹

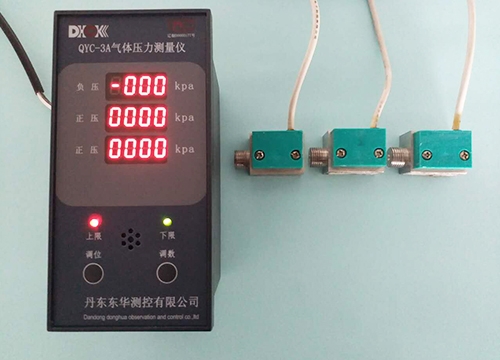

QYC-6A 氣體壓力監測儀根據醫院中心供氧的國家標準，可用于同時對 5 路正壓氣體管道及 1 路負壓吸引管道內各種氣體的壓力進

行連續、精密測量，也可根據用戶要求，同時監測其他氣體。測量重復性好，反應速度快、測量量程寬、準確度高，穩定可靠、可設置氣體壓力上、下限，超限聲光報警，即時顯示管道內氣體的壓力、QYC-6A 氣體壓力監測儀使用不同顏色數碼管顯示正負壓力，管道內壓力值觀察醒目直觀，安裝簡便、易操作。

3.QYC-6A 氣體壓力監測儀應用范圍

QYC-6A 氣體壓力監測儀應用范圍非常廣泛，可應用于各行業氣體管道內壓力的監測，量程選擇范圍寬，有不同測量量程的監測傳感

器探頭，可根據客戶的需求，配置最適合的探頭。

4.QYC-6A 氣體壓力監測儀接線方式

QYC-6A 氣體壓力監測儀電源、數據線均采用接線排的方式式連接，使用方便。電源線與信號線分離，有效的預防信號線與電源線接錯。

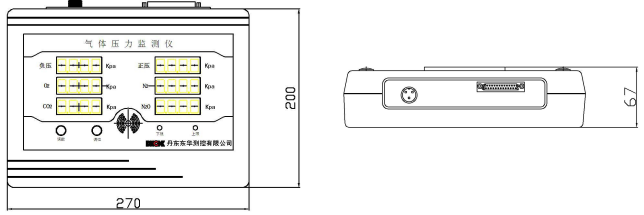

5.QYC-6A 氣體壓力監測儀外型尺寸與安裝方式

QYC-6A 氣體壓力監測儀采用壁掛式安裝，方便快捷，易于觀測，不占用空間，為客戶提供更簡單、更直觀的服務。

6.氣體壓力監測儀為壁掛式：

7.操作

1)按照廠方出具連線圖連接安裝正確無誤。

2)機無交流電源開關，當外部 AC220V 電源接通后，本機預熱三分鐘即正常工作。

3)氣體壓力上、下限的設置。

本機顯示儀面板有調位和調數二個按鈕開關。每秒跳動一個數碼。調位先調面板上面第一組顯示壓力的上限值，后調下限值。由高位至低位調整。先按調位開關，確定所調千、百、十、個位的位置，再按調數開關調至所需的數值。

設置完成后，按調位開關 1 秒鐘，閃爍所設壓力的上限值，檢測是否有誤；按調位開關 1 秒鐘，閃爍所設壓力的下限值，檢測是否有誤；再按調位開關 1 秒鐘后，顯示正常的壓力值，即設置完成。改變設置，操作同上。

4)本機共用一個蜂鳴器。

蜂鳴器報警時，數碼管采取閃爍的方法顯示超限數值，同時相應上、下限指示燈亮，對應超限電平指示輸出端顯示高電平。

氣體壓力恢復到所設范圍內，聲光報警自動解除。相應超限電平指示恢復到零電平。超限指示燈滅。

5)用戶切斷外接交流電源即可關機。

8. 注意事項

6)本機多組壓力傳感器與數字顯示儀按出廠編號一一對應。傳感器與數字顯示儀連接必須按連線圖所示。

7)在壓力傳感器的接頭與壓力容器和管道焊接時，不得安裝壓力傳感器。以防高溫損壞傳感器。

8)安裝前，對管道進行清理，不得有水、雜物以免損壞或堵塞傳感器。

9)被測氣體應干燥無水無雜物。

10)本機交流電源插頭采用三線單項制插頭，其中接地端保持良好。

9.故障判斷和處理

故障判斷和處理一覽表

標*符號的處理項目應送回本廠修理。

10.用戶須知

壓力檢測條件：壓力 P=101.305KPa

溫度 T=293.15K(20℃)

用戶訂貨時，應注明所測氣體種類、壓力范圍、容器及管
